华菱超硬CBN刀片以车代磨/硬车削案例
发布单位:郑州华菱超硬材料有限公司. 所属类别: 应用案例 . 发布时间:2018/4/12. 点击查阅: 1912 次.
所谓的以车代磨就是指用车削代替磨削作为淬硬钢的最终加工或精加工工艺；以车代磨由来已久，但机床设备、工装夹具，硬车刀具及工艺路线均影响以车代磨的成本，就刀具方面来说就有好多种材质供选择，其中华菱超硬，作为我国超硬刀具国产化的先驱，专注于脆硬材料和难切削材料加工用立方氮化硼刀具的研究方向，在以车代磨/硬车削领域华菱超硬已经形成了从连续到断续，从粗加工到超精加工一整套的刀具方案，具体案例如下：
|
|
加工工况：连续切削
加工材料：20CrMnTi齿轮，HRC58-62
选用刀片：BN-H05 CNGA120408
切削参数：ap=0.1mm，Fr=0.1mm/r，Vc=180m/min，干切 |
|
刀具材质 |
表面粗糙度 |
刀具寿命 |
|
华菱 BN-H05 |
≤Ra0.8 |
800件 |
|
某品牌CBN刀具 |
Ra1.0 |
550件 |
|
|

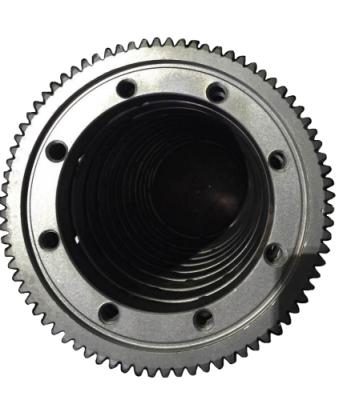

加工工况：中等断续切削内孔
加工材料：20CrMnTi齿轮，HRC58-62，
选用刀片：BN-H10 CCGW09T304
切削参数：ap=0.25mm，Fr=0.08mm/r，Vc=135m/min，干切 |
|
刀具材质 |
切削速度 |
刀具寿命 |
效率 |
|
华菱 BN-H10 |
135m/min |
1000件 |
提高22% |
|
某欧系品牌PCBN |
110m/min |
600件 |
---- |
|
|
加工工况：强断续切削端面
加工材料：20CrMnTi齿轮，HRC58-62
选用刀片：BN-H21 WNGA080404
切削参数：ap=0.15mm，Fr=0.1mm/r，Vc=117m/min，干切 |
|
刀具材质 |
刀具寿命 |
失效形式 |
|
华菱 BN-H21 |
600件 |
正常磨损 |
|
某品牌PCBN |
100件 |
破损碎裂 |
|
|
加工材料：齿轮钢，HRC58-62；
选用刀片：BN-H10
切削参数：Fr=0.1mm/r，Vc=170m/min，干切 |
|
刀具材质 |
切削速度 |
刀具寿命 |
失效形式 |
|
华菱 BN-H10 |
170m/min |
350件 |
正常磨损 |
|
某品牌陶瓷刀片 |
120m/min |
70件 |
破损碎裂 |
|
|

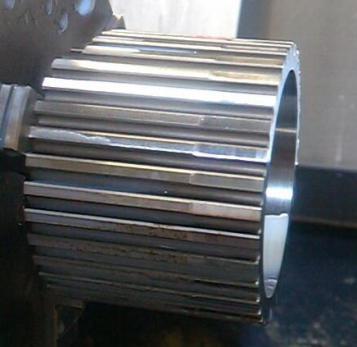

加工工况：强断续切削外圆
加工材料：高耐磨粉末高速钢，HRC65；
选用刀片：BN-H21 CNGA120408
切削参数：ap=0.15mm，Fr=0.1mm/r，Vc=35-60m/min，湿切 |
|
刀具材质 |
刀具寿命 |
失效形式 |
|
华菱 BN-H21 |
5件 |
正常磨损 |
|
某日系品牌PCBN |
＜1件 |
破损碎裂 |
|
|
加工零件：风电轴承42CrMo4，HRC58-62，中等断续切削
选用刀片：BN-H10 RNGN090300S02035
切削参数：ap=1mm（粗）,ap=0.15mm（精），Fr=0.25mm/r，干切 |
|
刀具材质 |
切削速度 |
刀具寿命 |
效率 |
|
华菱 BN-H10 |
145m/min |
3件/刃 |
提高20% |
|
某品牌CBN |
120m/min |
2件/刃 |
---- |
|
|

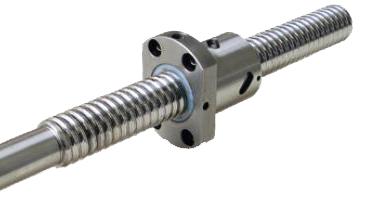

加工材料：滚珠丝杠Gcr15
工件硬度：HRC60-62
选用刀片：BN-S20 CNGN120708
切削参数：ap=4.5mm，Fr=0.10mm/r，Vc=95m/min，干切 |
|
刀具材质 |
切削速度 |
吃刀深度 |
失效形式 |
|
华菱 BN-S20 |
95m/min |
4.5mm |
正常磨损 |
|
某品牌陶瓷刀片 |
65m/min |
0.5mm |
破损碎裂 |
|
|
加工零件：滚珠丝杠螺纹，Gcr15
工件硬度：HRC60-62
选用刀片：BN-H10
切削参数：Fr=0.10mm/r，Vc=150m/min，干切 |
|
刀具材质 |
表面粗糙度 |
失效形式 |
|
华菱 BN-H10 |
≤Ra0.8 |
正常磨损 |
|
某品牌PCBN |
Ra1.2-1.6 |
破损碎裂 |
