渗碳淬火后的钢件硬度高达HRC58-62度，选择什么刀具加工效果好呢？针对高硬度渗碳淬火钢件，硬质合金刀片、陶瓷刀片、聚晶立方氮化硼（CBN）刀片都可以加工，那么为什么CBN刀具更适合加工HRC58-62渗碳淬火钢呢？小面小编就为大家介绍一下。

1、渗碳淬火钢的常见材质及特性

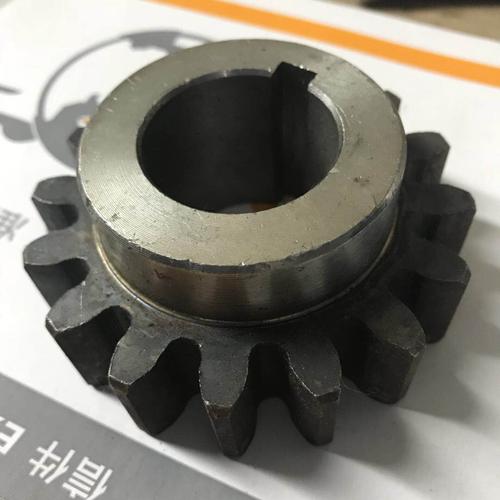

 渗碳淬火钢件一般多为低碳钢和低合金钢，如20CrMnTi、20Cr等，渗碳淬火后硬度一般在HRC58-62度之间，典型零部件有齿轮、齿套、齿形模具、齿轮轴等零件。

 其切削加工特性如下：

 （1）渗碳淬火钢强度高、硬度高，几乎无塑性，接近于0；

 （2）切削加工HRC58-62渗碳淬火钢时，切削力大、切削温度高；

 （3）渗碳淬火钢件表面不易产生积屑瘤；

 （4）渗碳淬火钢的导热系数低。

2、渗碳淬火钢的热处理工艺

 渗碳淬火是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。

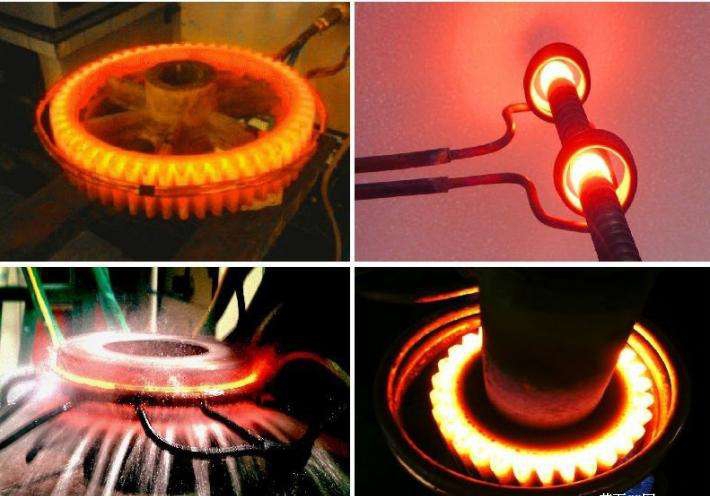

 传统工艺主要有：低温回火、预冷直接淬火、一次加热淬火、渗碳高温回火、二次淬火冷处理、渗碳后感应加热等工序。

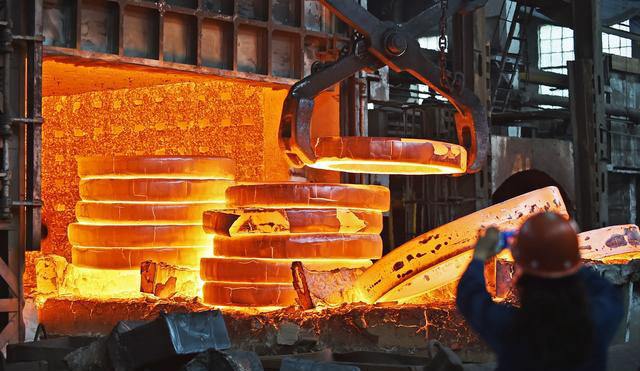

 渗碳是将工件置入具有活性渗碳介质中，加热到900-950℃的单相奥氏体区,保温足够时间后，使渗碳介质中分解出的活性碳原子渗入钢件表层，从而获得表层高碳，心部仍保持原有成分.。相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。

 淬火一般搭配回火使用，其目的可以大幅提高钢的刚性、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。

3、渗碳淬火钢的机械加工工艺

 渗碳淬火钢经过热处理之后需要精加工，才能保证图纸要求尺寸和表面粗糙度，但渗碳淬火后的钢件硬度高、难加工，部分渗碳淬火工件属于断续切削，容易造成刀具崩刃。

 以渗碳淬火齿轮为例：

 齿轮的加工工艺：下料—锻造—正火—粗车—调质热处理(淬火+高温回火)—精车—齿面磨削加工--检验入库。

 从加工工艺来看，渗碳淬火钢件需要磨削加工来保证图纸要求，齿轮是由于属于断续切削，车刀一度无法加工。

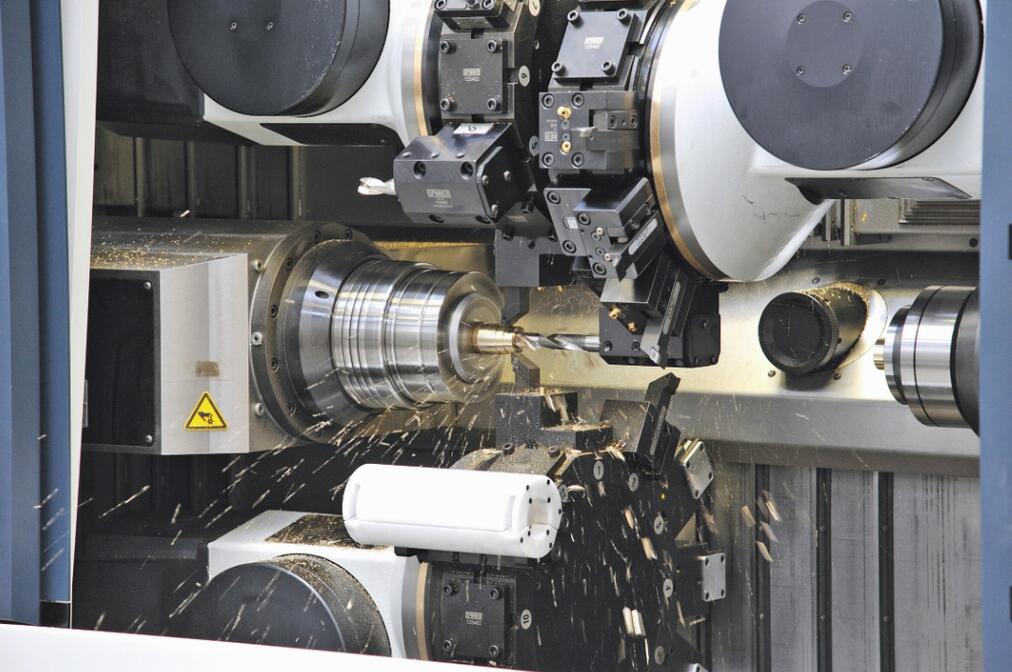

 随着刀具行业及切削技术的不断发展，刀具行业研制出涂层硬质合金刀具，陶瓷刀具和CBN刀具，目前已实现以车代磨加工渗碳淬火钢。

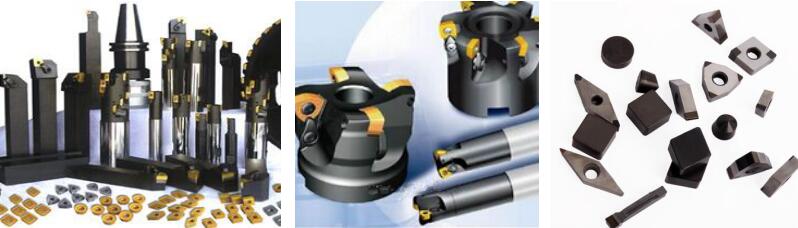

4、渗碳淬火钢件的加工刀具材质

 涂层硬质合金刀片：是在韧性较好的硬质合金刀片上电镀一层耐磨材料，比未涂层的硬质合金刀片硬度高、耐磨性好，但涂层的厚度一般在2～18μm，耐磨层较薄，长时间的加工致使耐磨层磨损，耐磨层磨损完之后的加工性能和未涂层的硬质合金到无差异；而且遇到断续工况时，涂层硬质合金刀片刃口易崩裂，导致磨损加剧，换刀频繁，影响加工效率，增加刀具成本。

 陶瓷刀片：与涂层硬质合金刀具相比硬度更高，性能更好，缺点就是脆性大，断续切削时陶瓷刀片容易崩刀。

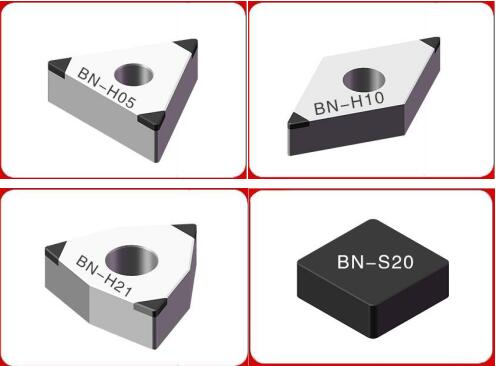

 CBN刀具：立方氮化硼材质硬度仅次于金刚石刀具，和金刚石刀具统称为超硬刀具。除了硬度高、耐磨性好之外，也有脆性大的缺点。我国刀具行业通过不断的努力和研究，研制出非金属粘合剂立方氮化硼刀具，解决了CBN刀具只能用于精加工工序不能用于断续加工的问题。针对渗碳淬火钢件加工，BN-H10材质可用于连续精加工工序，BN-H21材质可用于强断续加工工序。

5、CBN刀具加工渗碳淬火钢的切削参数

 在加工渗碳淬火钢时常出现三种工况：连续切削、断续切削和粗车加工，我国针对两种工况研制出BN-H10，BN-H21材质和BN-S20材质。加工方案如下：

 连续切削：选择BN-H10材质，属于复合式CBN刀具，吃刀深度控制在0.3mm以内。切削参数：ap≤1mm，Fr=0.05-0.35mm/r，Vc=60-250m/min。

 断续切削：选择BN-H21材质，属于复合式CBN刀片，耐磨损性和耐崩损性强，吃刀深度控制在0.3mm以内。切削参数：ap≤1mm，Fr=0.05-0.35mm/r，Vc=60-250m/min。

 粗车加工：还有一种断续切削属于大余量车削，由于大型工件热处理后的变形量大，加工余量≥2mm，并且属于强断续切削，此类情况选择我国研制的BN-S20材质，此牌号属于整体式CBN刀具，吃刀深度无上限，可吃满整个刀片。

6、CBN刀具加工渗碳淬火钢的成功案例一

     加工零件：齿轮（内孔有一个键槽）

     加工工况：中等断续切削

     加工材料：20CrMnTi

     工件硬度：58-62HRC

     选用刀片：BN-H10 CCGW09T304

     切削参数：ap=0.25mm，Fr=0.08mm/r，Vc=135m/min

     冷却方式：干切

    结果：BN-H10材质的刀具寿命比进口CBN刀片高 66%，效率提高22%

7、CBN刀具加工渗碳淬火钢的成功案例二

     工件名称：传动轴（外圆）

     工件材料：20CrMo

     工件硬度：62-65HRC

     选用刀片：BN-H10 VNGA160408

     切削参数：Vc=132m/min,ap=0.1mm,fr=0.15mm/r

     表面质量：Ra1.6

     冷却方式：湿切

    结果：BN-H10材质的刀具寿命比KBN25M材质刀片高45%

8、CBN刀具加工渗碳淬火钢的成功案例三

     加工工件：齿轮（端面有6个槽）

     加工工况：强断续切削端面

     加工材料：20CrMnTi

     工件硬度：58-62HRC

     选用刀片：BN-H21 WNGA080404

     切削参数：ap=0.15mm，Fr=0.1mm/r，Vc=117m/min

     冷却方式：干切

    结果：BN-H21材质刀具寿命相比某品牌CBN刀具提高5倍，强断续加工不崩损、不碎裂。

9、总结

 对于批量加工渗碳淬火钢件，采用CBN刀具加工相比涂层硬质合金刀具硬度、强度高，耐磨性好，加工渗碳淬火钢件刀具寿命长，干式切削，切屑易回收。
